Pedro Fernandez Ridano

Diagnóstico y evaluación de acústica corporativa

Diagnóstico y Análisis Realizado

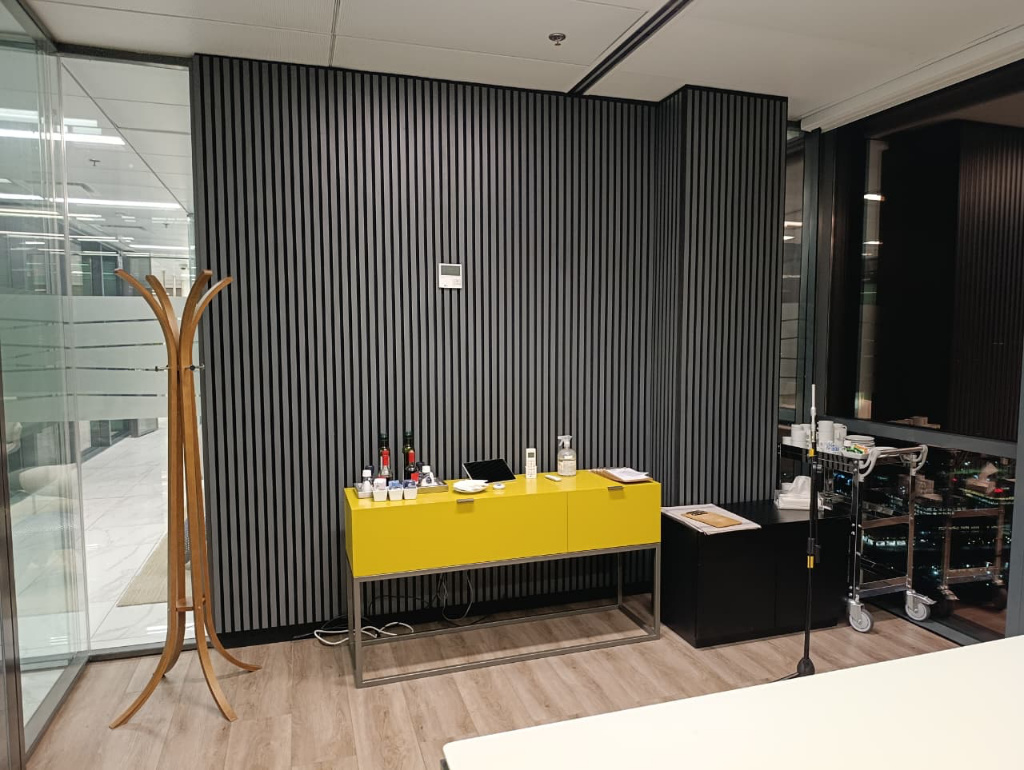

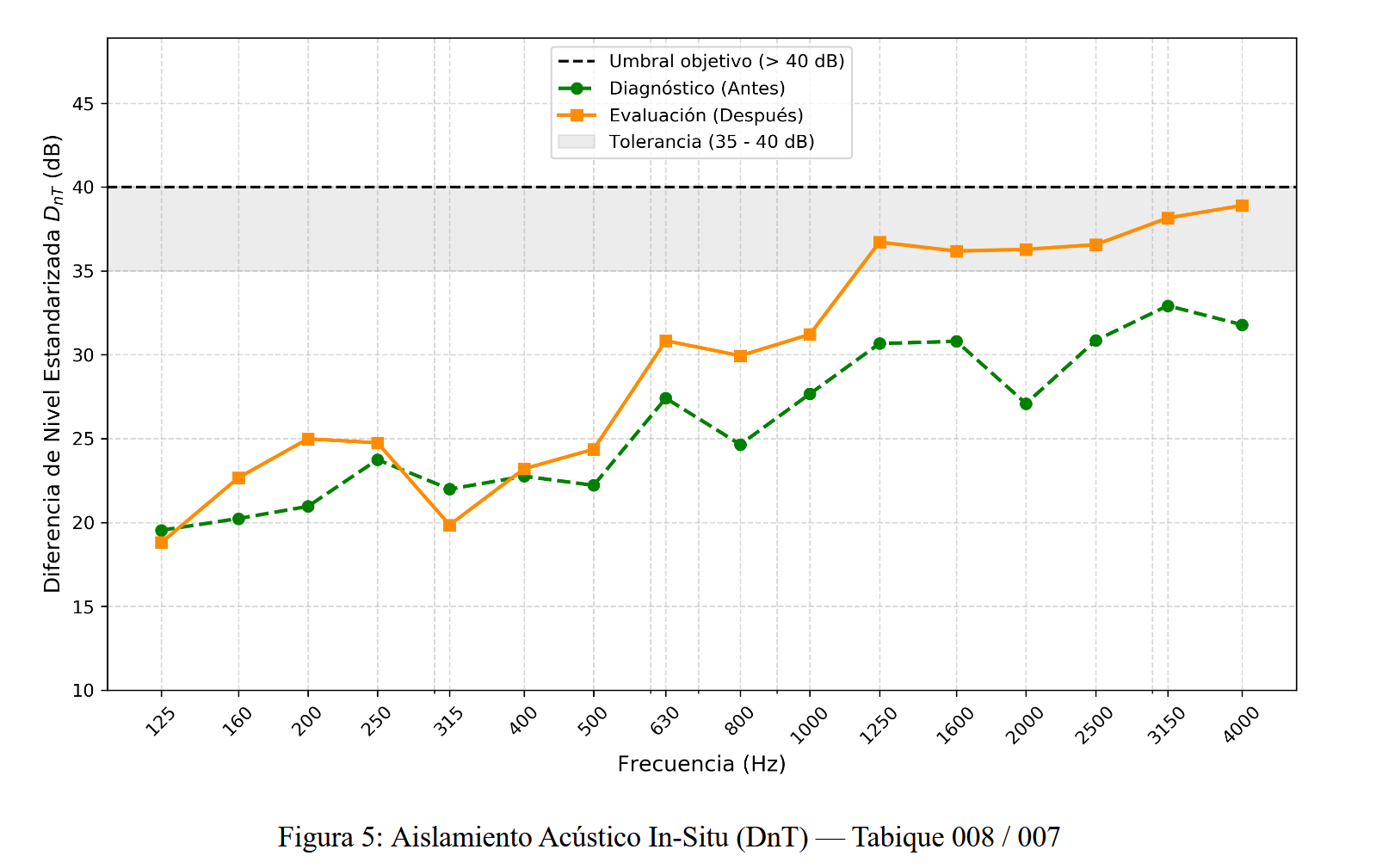

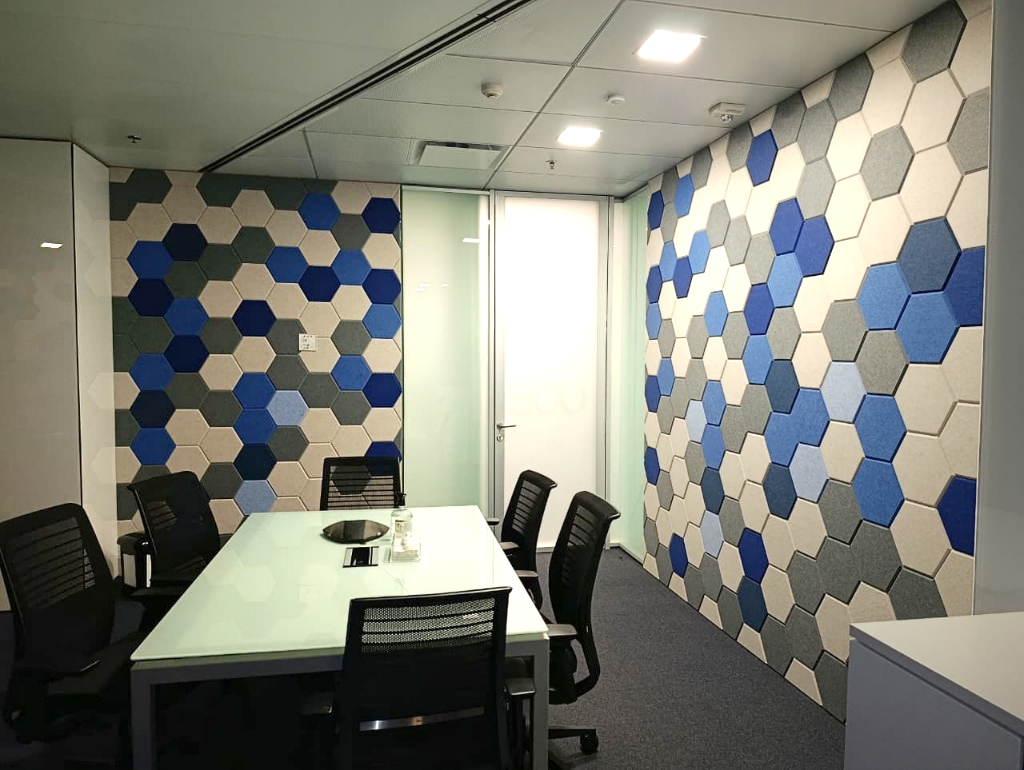

• Evaluación de Aislación (DnT): Se midió la diferencia de niveles estandarizada entre salas utilizando ruido rosa para validar el rendimiento de los nuevos tabiques divisorios. Se comprobó que el aislamiento en alta frecuencia cumple con la zona de tolerancia (35-40 dB) sugerida por la norma VDI 2569:2016-02, asegurando la privacidad de la palabra.

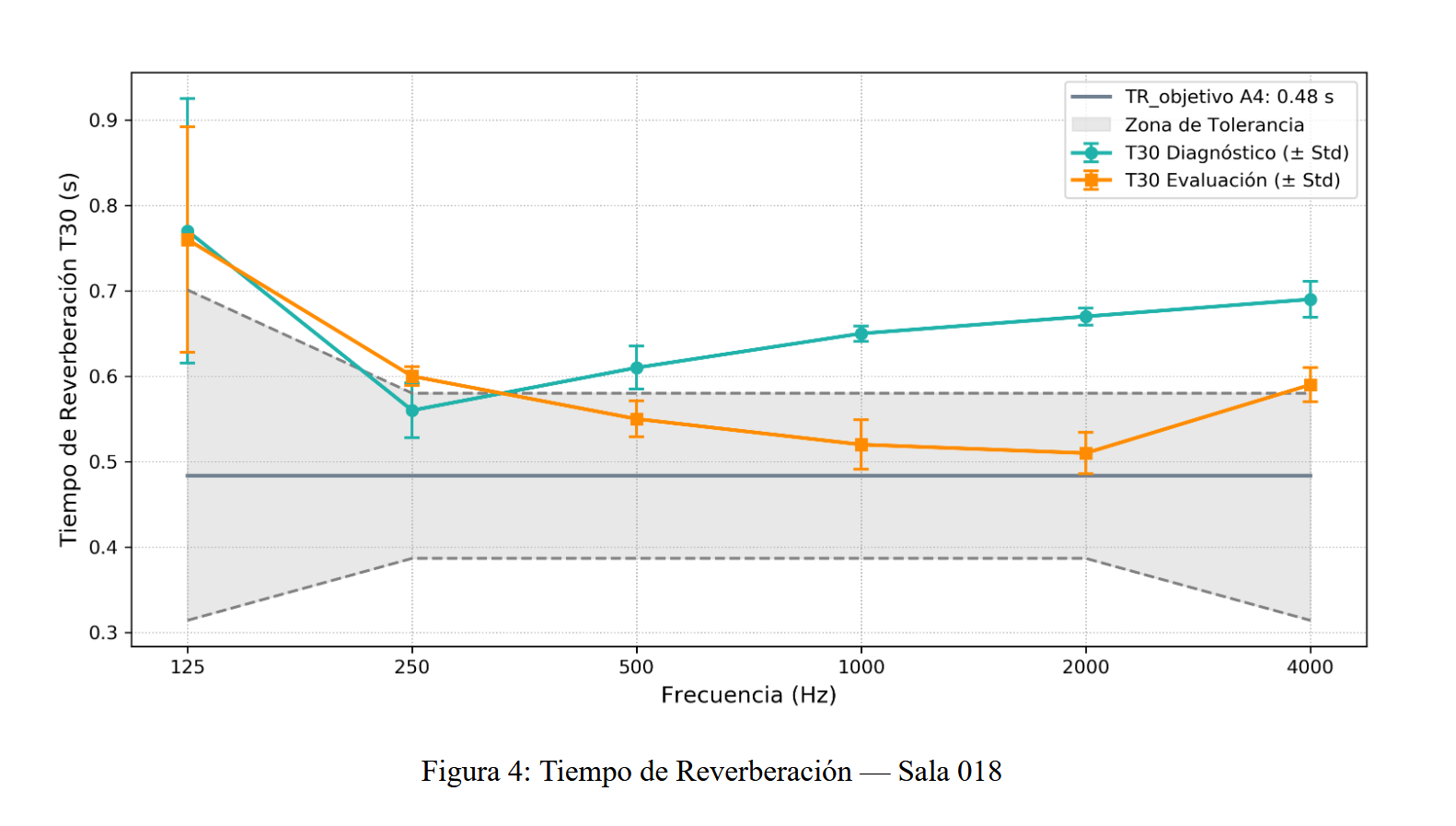

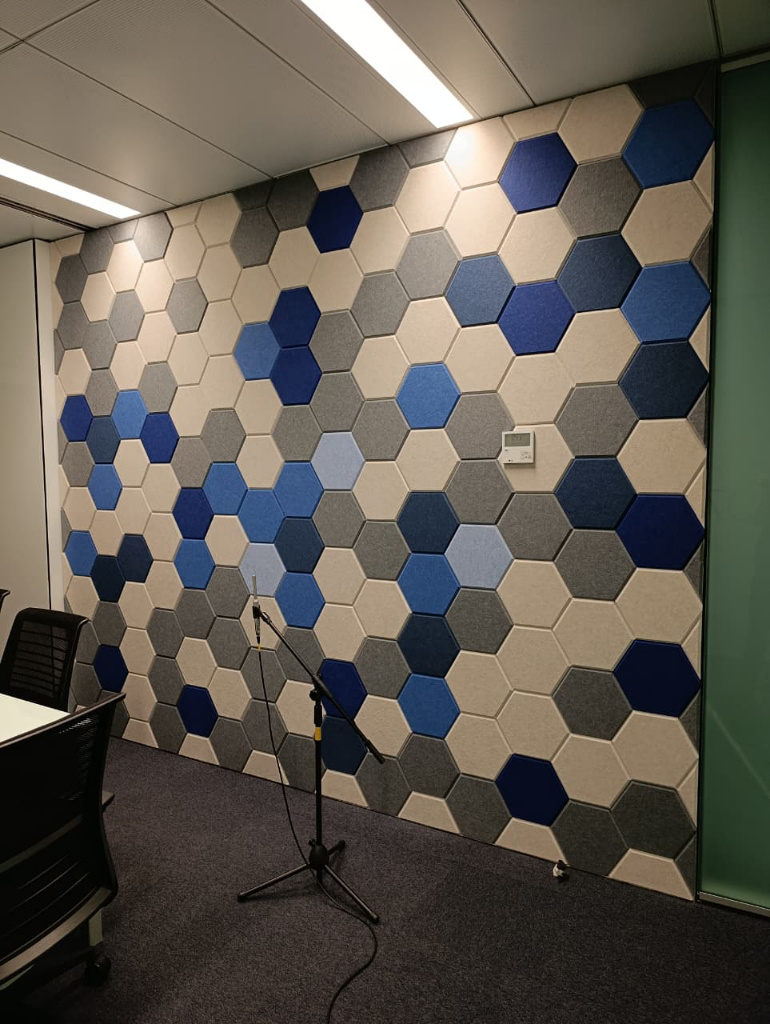

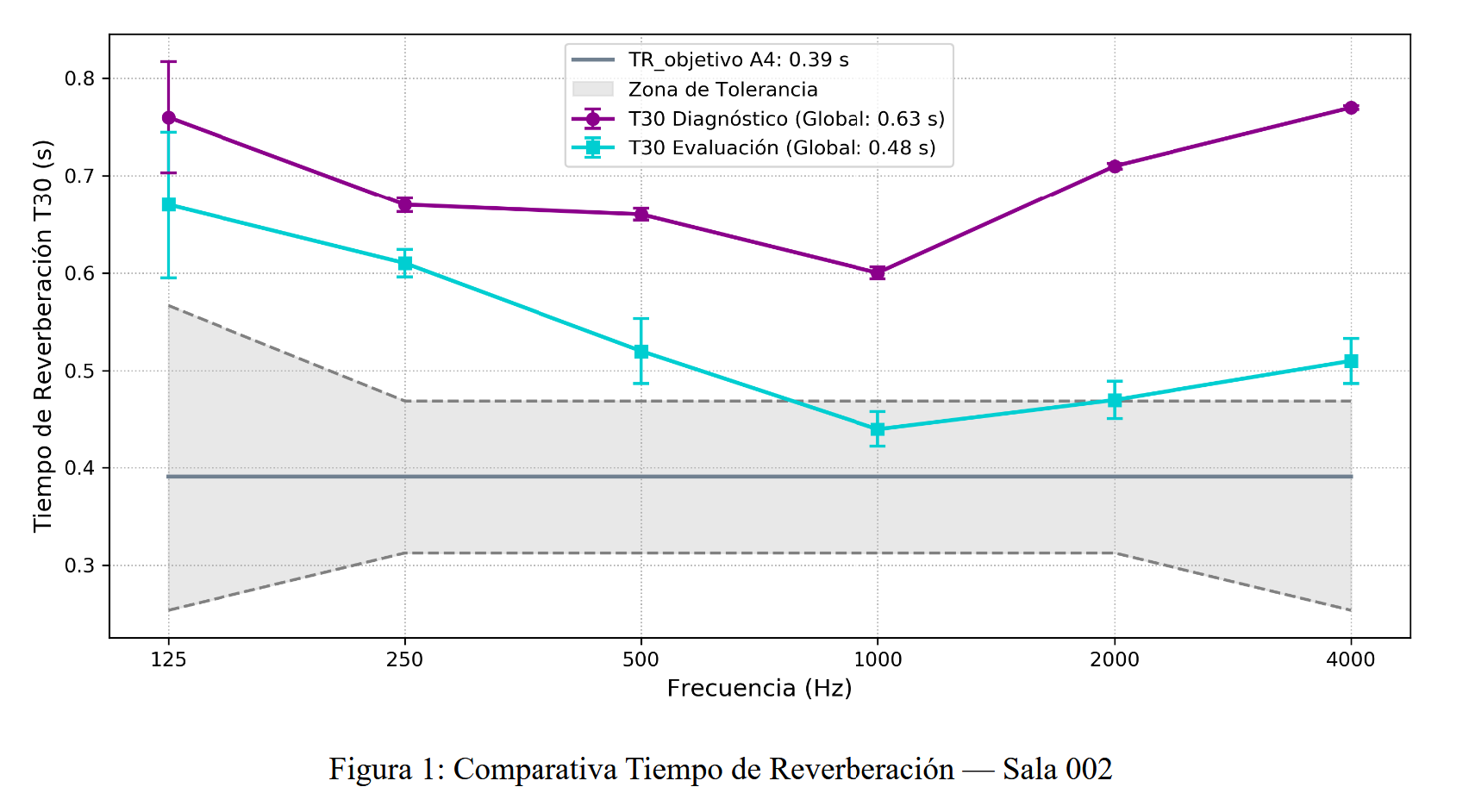

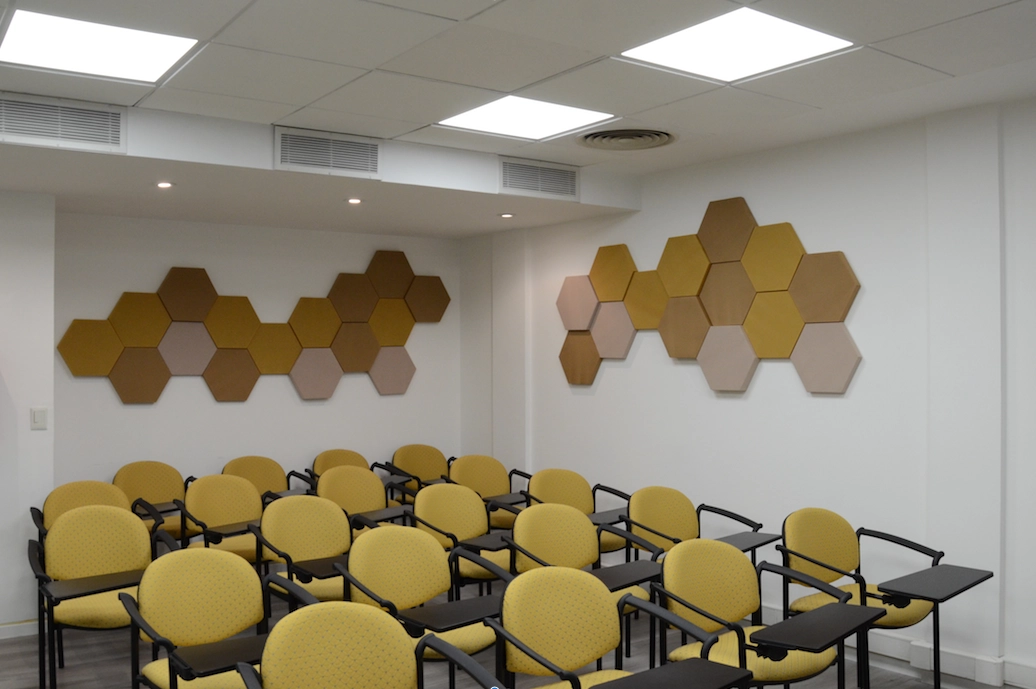

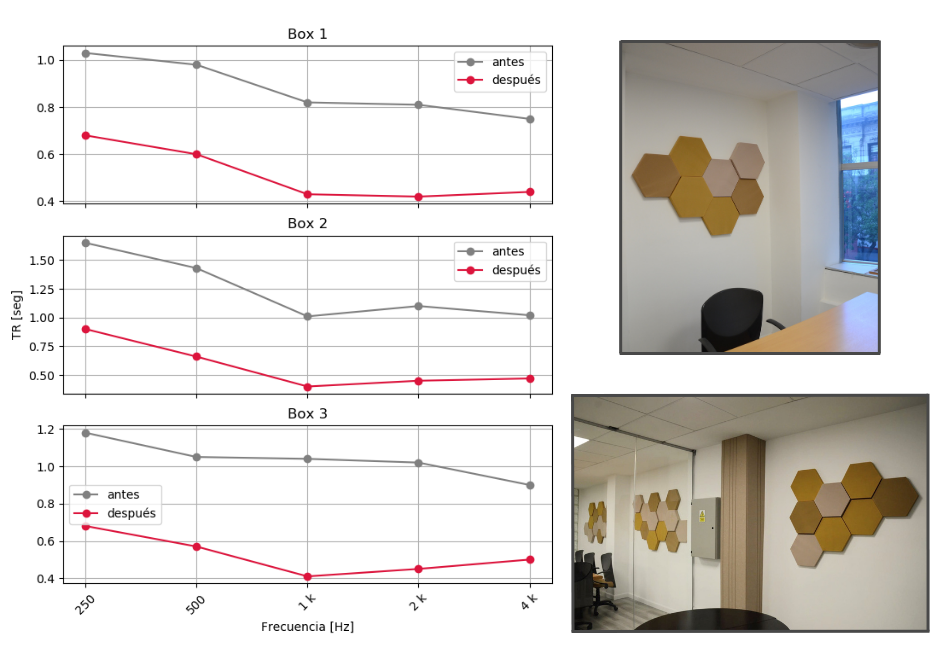

• Acondicionamiento y Reverberación (RT60): Mediante barridos sinusoidales, se documentó la disminución del Tiempo de Reverberación en media y alta frecuencia tras la instalación de los paneles acústicos hexagonales. Se contrastaron los resultados con las exigencias de la norma DIN 18041:2016.

Galería de imágenes y curvas del proyecto

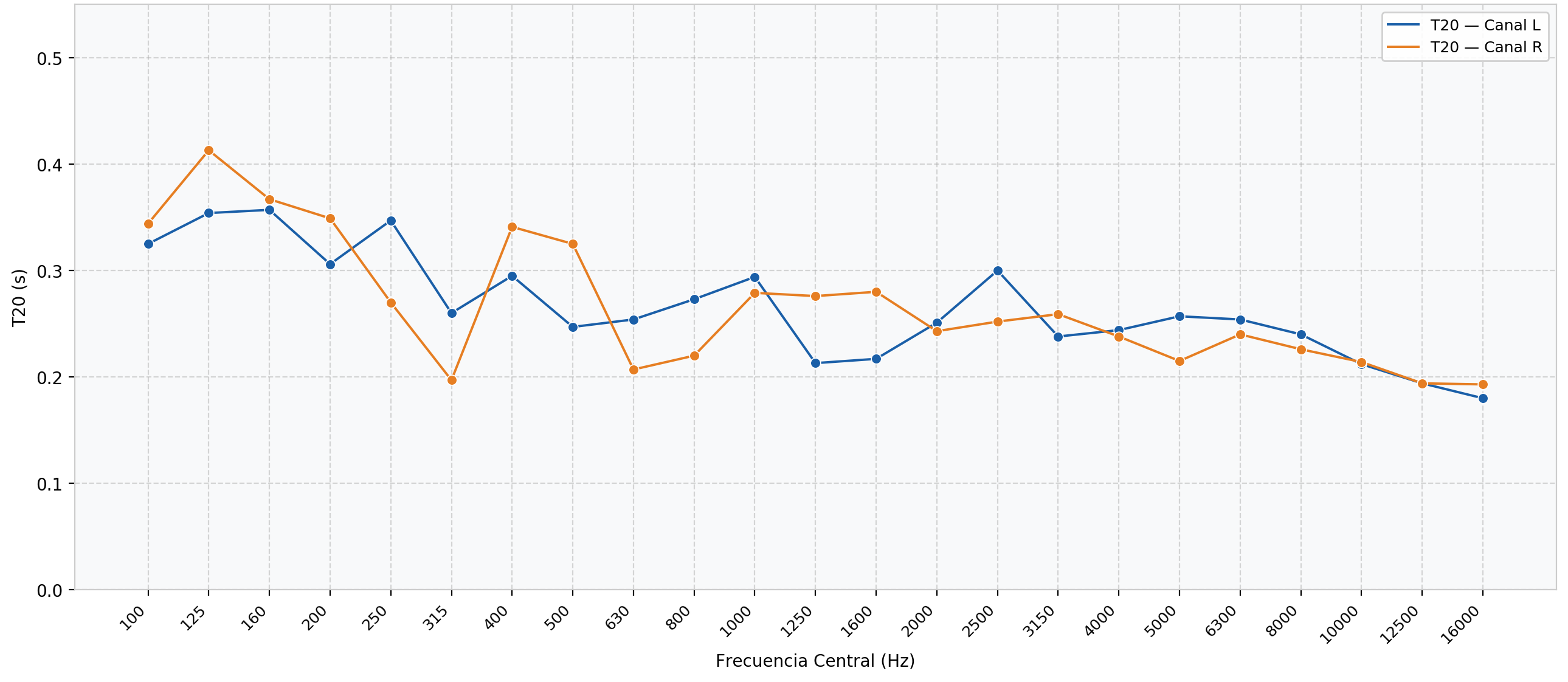

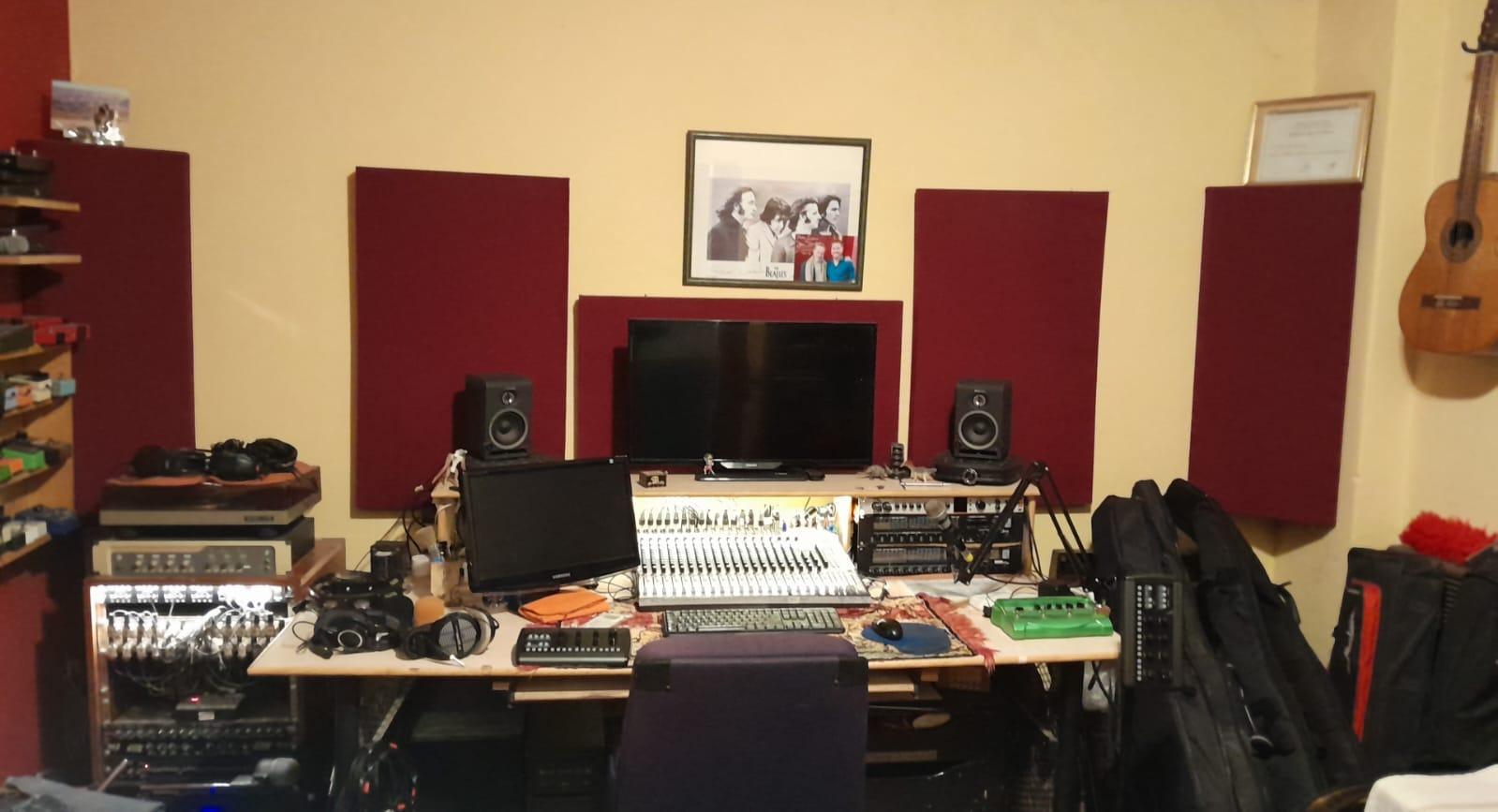

Diagnóstico de control room de estudio El Misilito

Diagnóstico y Plan de Acción

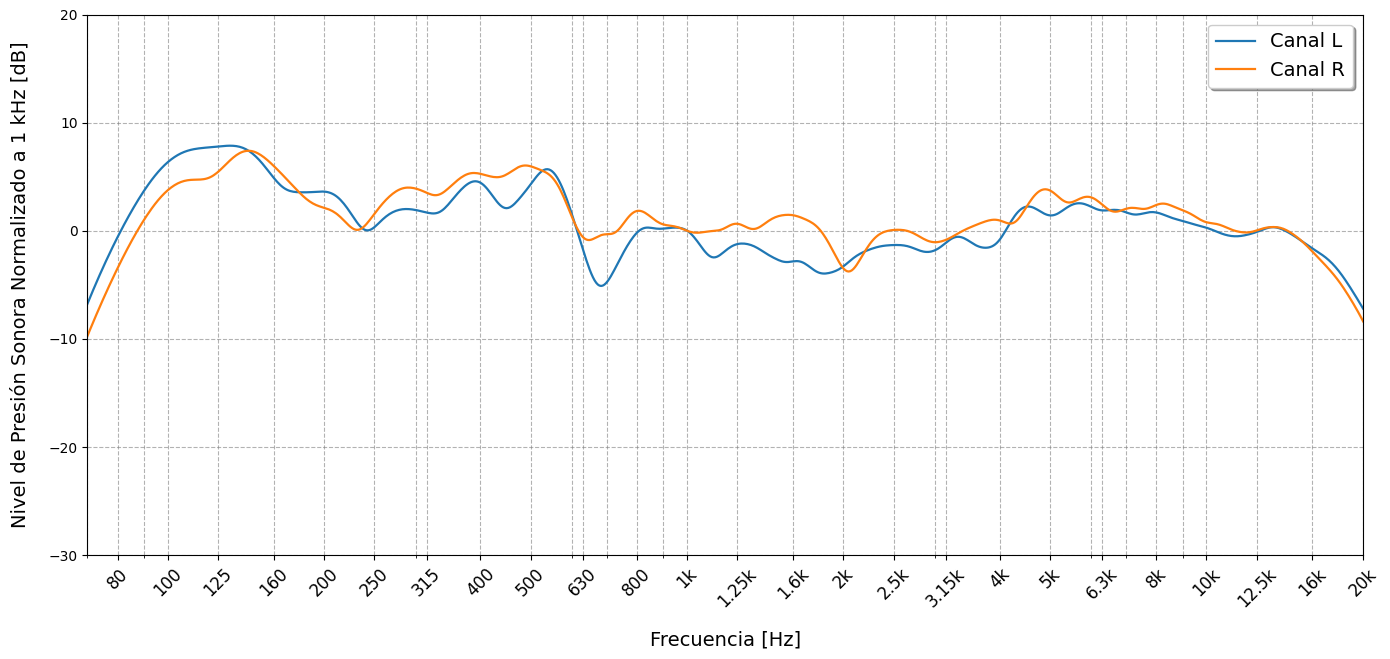

• Corrección de Asimetrías: Se detectó que el mobiliario (racks y estuches) afectaba la escucha estéreo. El plan propone una reorganización sencilla para recuperar una imagen espacial clara, vital para el paneo en mezclas profesionales.

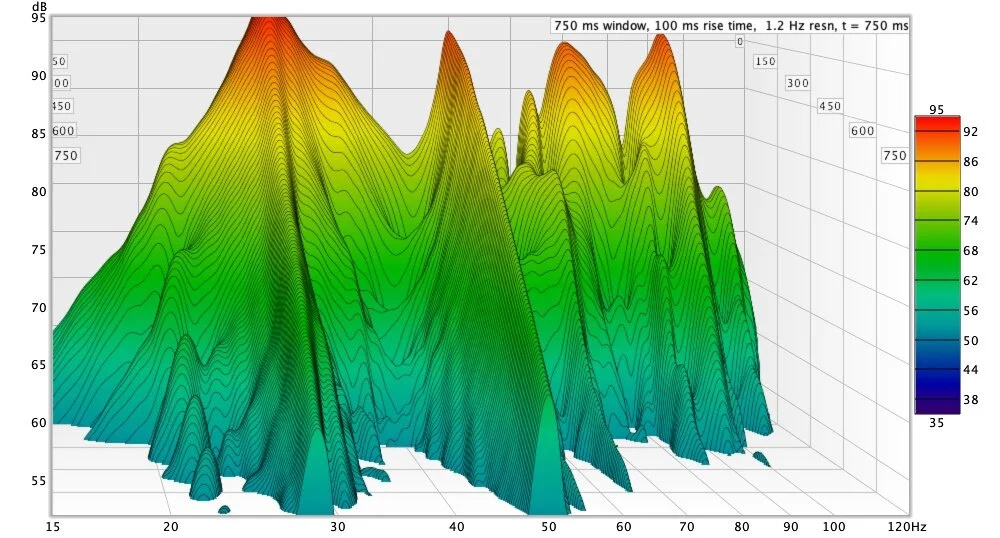

• Estabilidad de Graves: Se identificó una acumulación problemática de graves (84 Hz) en el Sweet Spot debido a la geometría de la sala. Se propuso la instalación estratégica de resonadores de Helmholtz para disminuir la influencia de las bajas frecuencias y permitir una escucha más fiel del sistema de sonido.
• Eliminación de Reflexiones Tempranas: Se identificó una reflexión temprana destructiva provocada por la pantalla de video central, que "manchaba" la señal directa de los monitores y se propuso una solución.

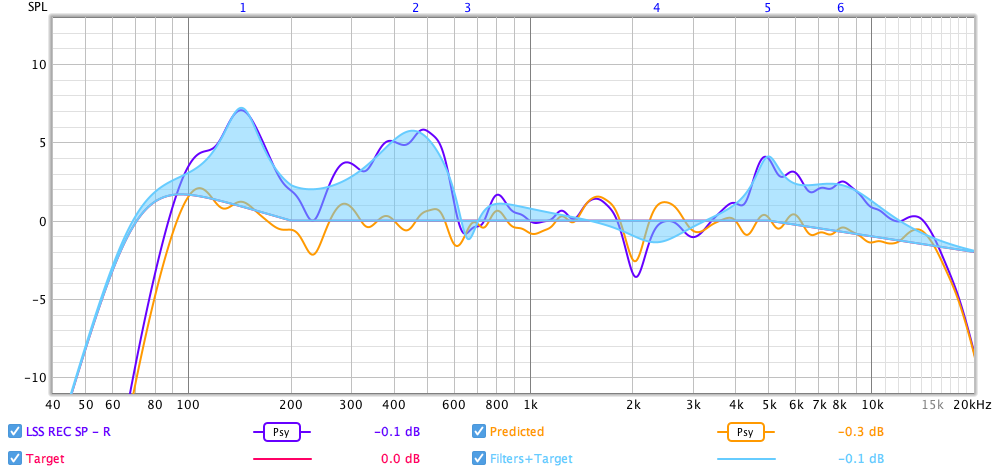

• Ajuste Digital Seguro (DSP): Tras un análisis avanzado (Fase Mínima / EGD), se propuso una ecualización digital guiada por la curva Harman, evitando introducir artefactos sonoros (pre-ringing) indeseados.

Galería de imágenes y curvas del proyecto

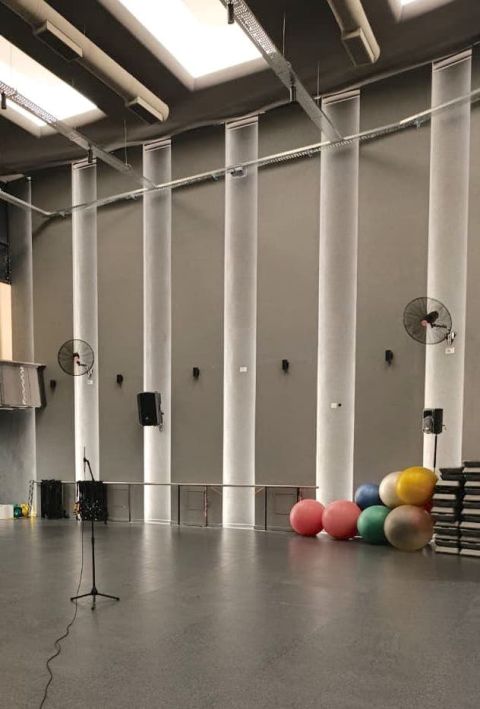

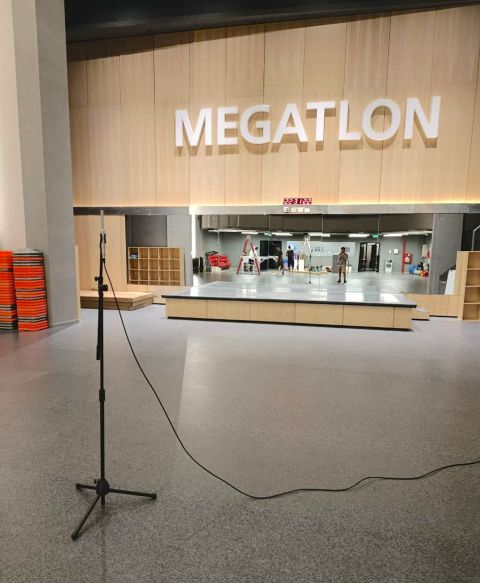

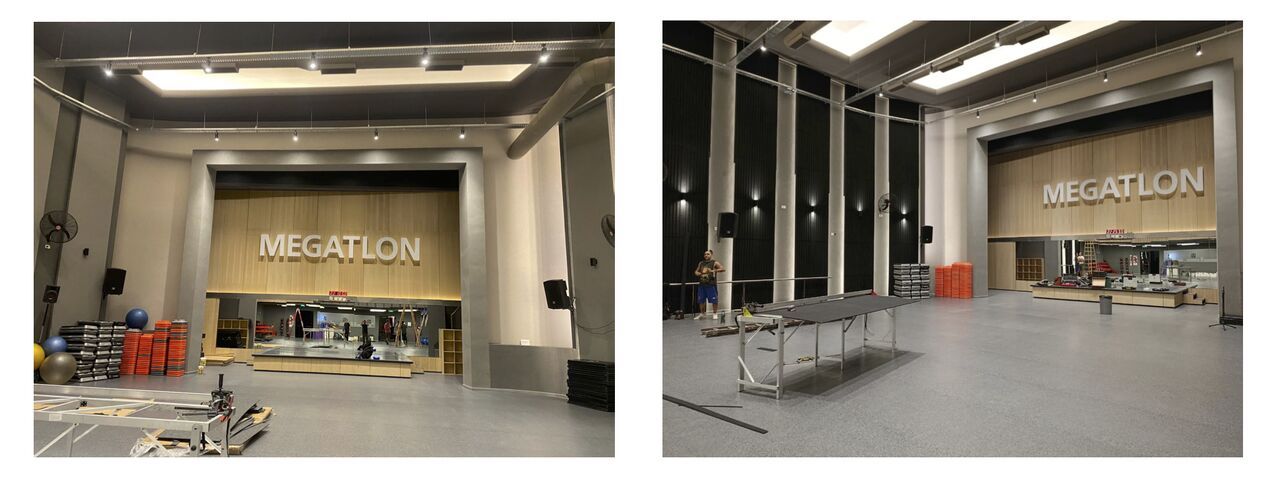

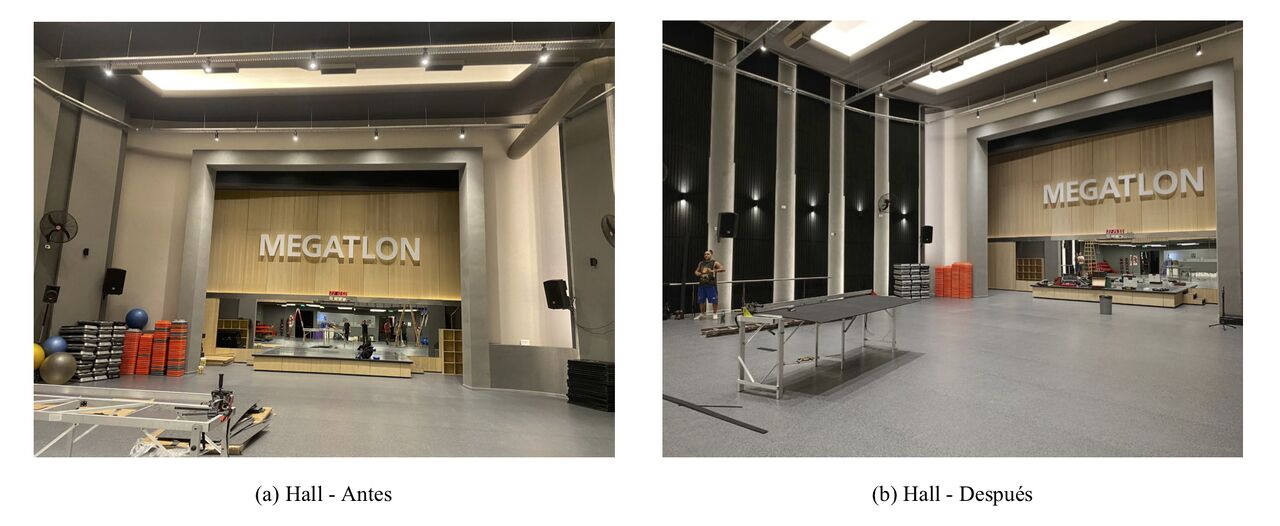

Acondicionamiento acústico de un gimnasio comercial

Resultados Alcanzados

Se midió el estado del recinto antes y después del acondicionamiento, validando el éxito de la inversión:

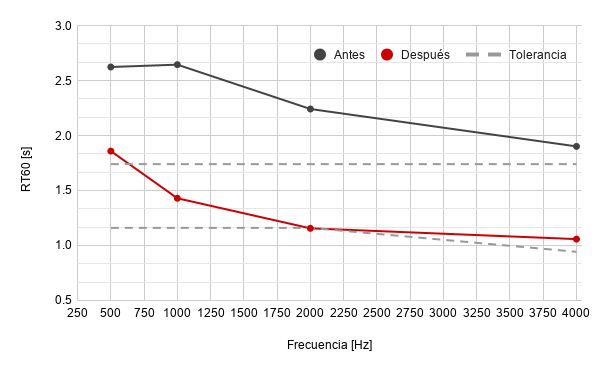

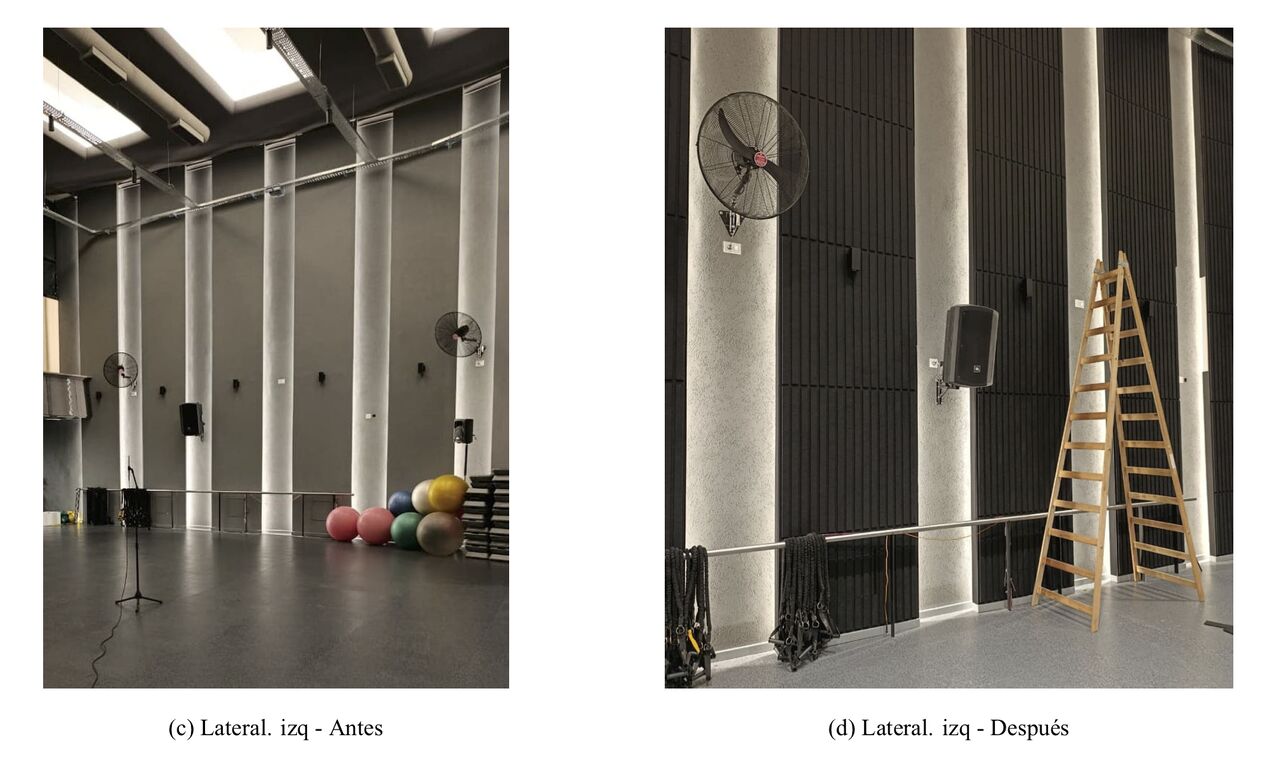

• Reducción de reverberación extrema (RT60): La reverberación excesiva que saturaba el gimnasio se redujo dramáticamente, cumpliendo ahora con la rigurosa norma DIN 18041 para recintos deportivos. La música ahora acompaña y se entiende, en lugar de aturdir.

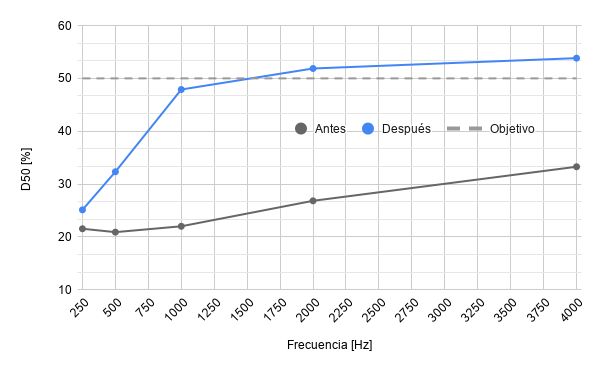

• Mayor inteligibilidad de la palabra (D50): Se logró duplicar la definición de la palabra en las frecuencias donde opera la voz humana. Ahora, las instrucciones de los profesores se entienden sin esfuerzo, evitando confusiones y quejas.

Galería de imágenes y curvas del proyecto

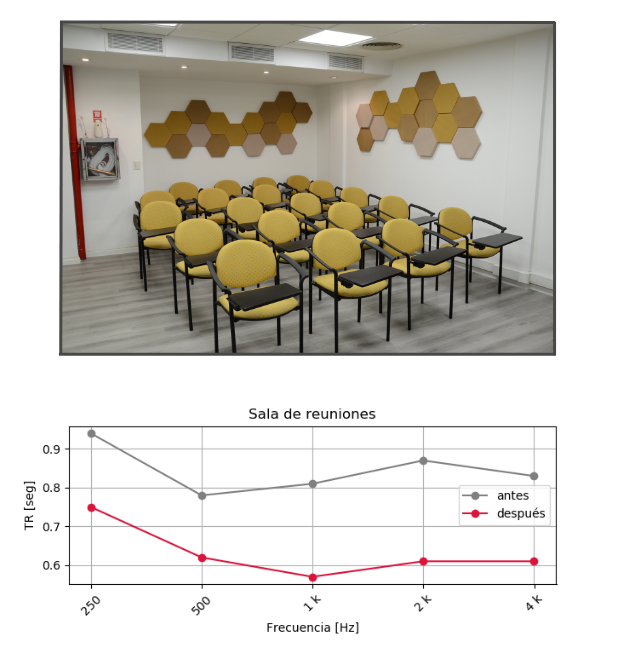

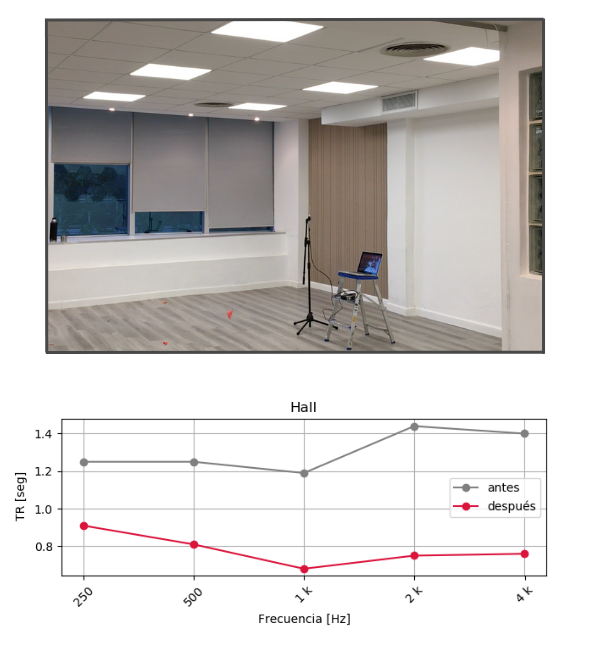

Acondicionamiento para Open Space corporativo

Resultados Alcanzados

El proyecto involucró diseño e instalación, con resultados validados mediante métricas precisas:

• Clasificación Well Building Standard: Se redujo el Tiempo de Reverberación a menos de 0.8 segundos (RT60), alcanzando el objetivo recomendado internacionalmente para oficinas saludables. Esto significa menos dolor de cabeza al final del día laboral para los empleados.
• Incremento del Confort Acústico (D50): La inteligibilidad aumentó un 30%. Esto es vital para que, en un ambiente abierto, la voz sea clara y precisa de cerca, sin resultar desfavorable para los demás trabajadores ubicados en el mismo espacio.

Galería de imágenes y curvas del proyecto

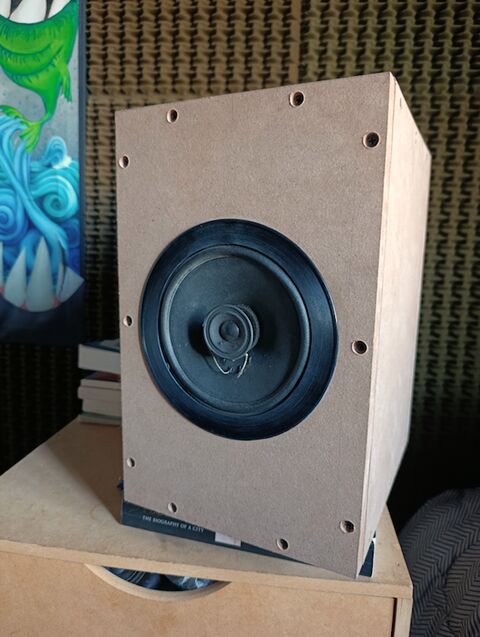

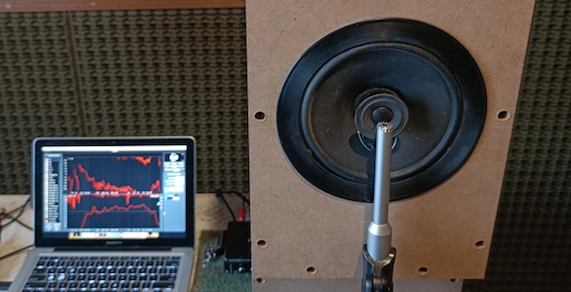

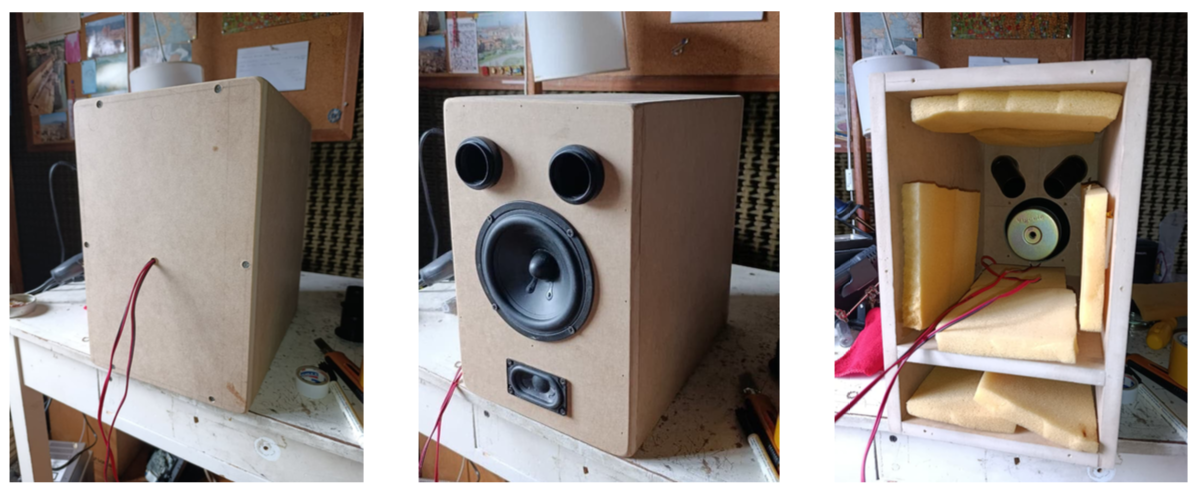

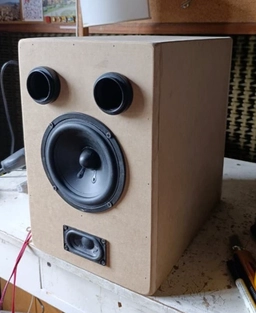

Diseño, construcción y medición de un sistema de dos vías coaxial

Impacto Comercial y Metodología

Este proyecto demuestra la viabilidad de entregar un sistema de monitoreo con calidad de estudio a una fracción del costo tradicional, ideal para clientes particulares o establecimientos comerciales (cafeterías de diseño, tiendas boutique) que buscan un sonido inmaculado.

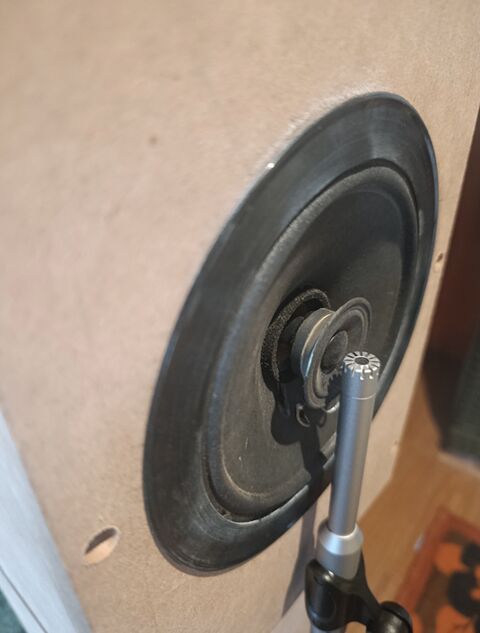

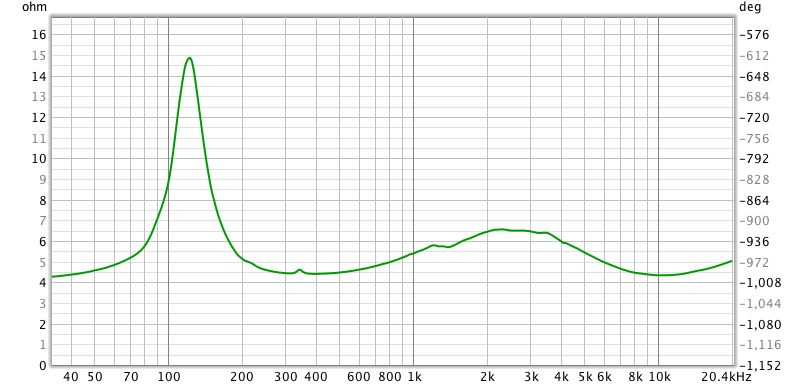

• Reducción de costos: Medición de impedancia eléctrica y extracción de parámetros Thiele-Small para revivir transductores reciclados.
• Ingeniería predictiva: Simulación precisa del volumen de la caja utilizando Basta! para garantizar bajos profundos.

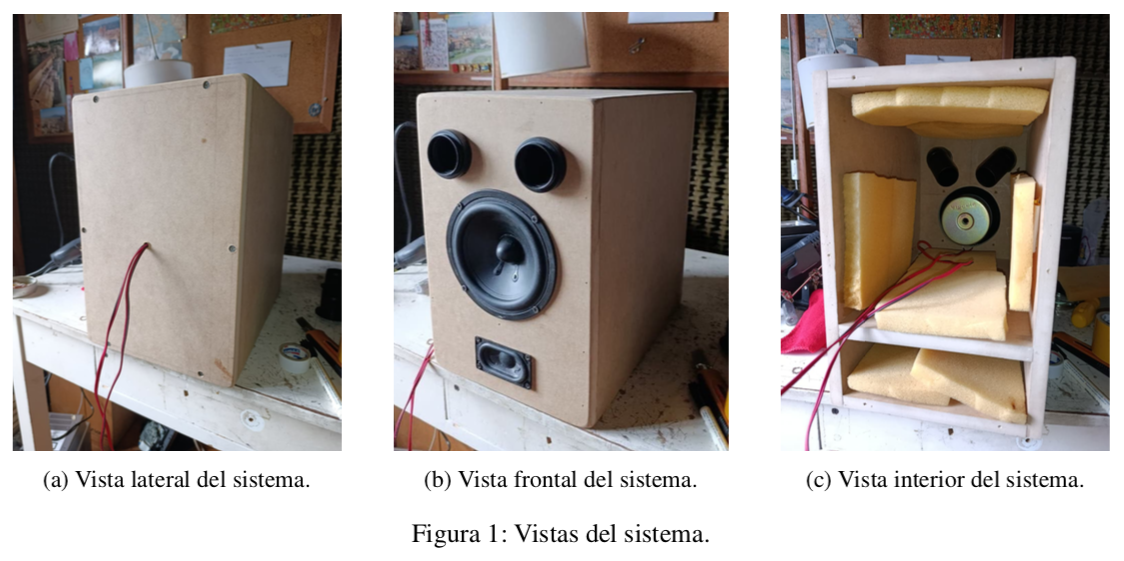

• Construcción: Diseño estructural en CAD y montaje en madera (MDF).

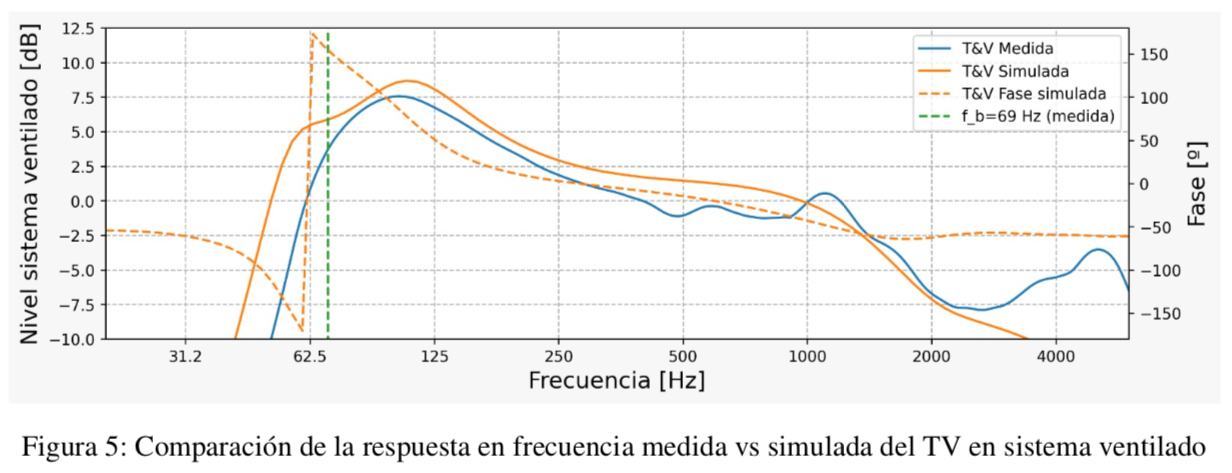

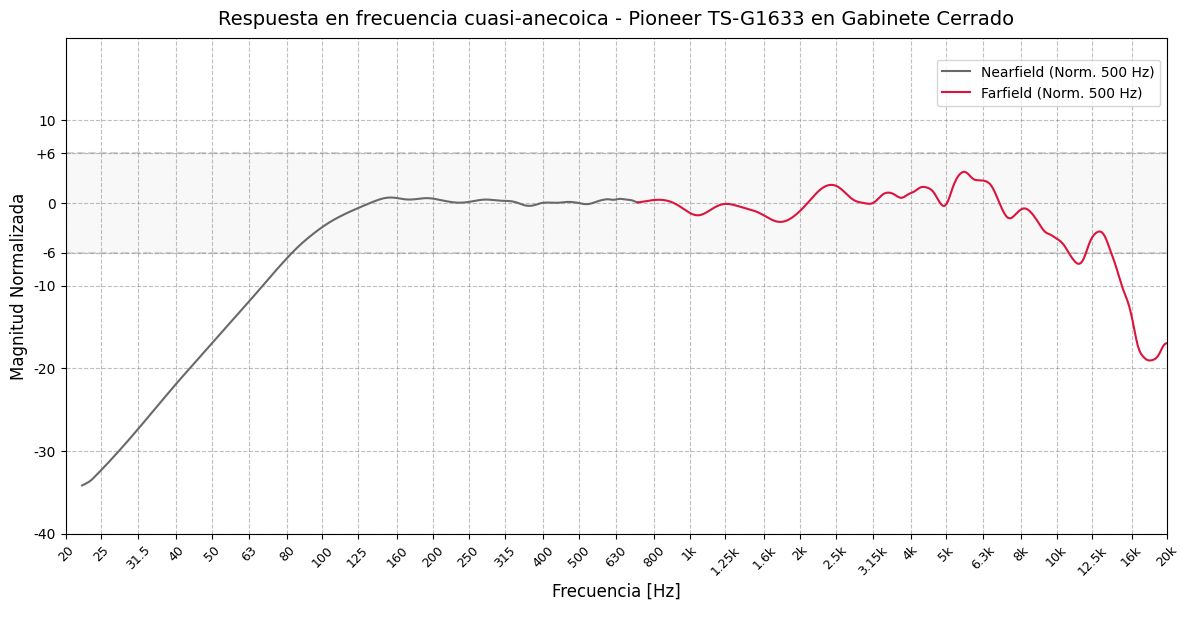

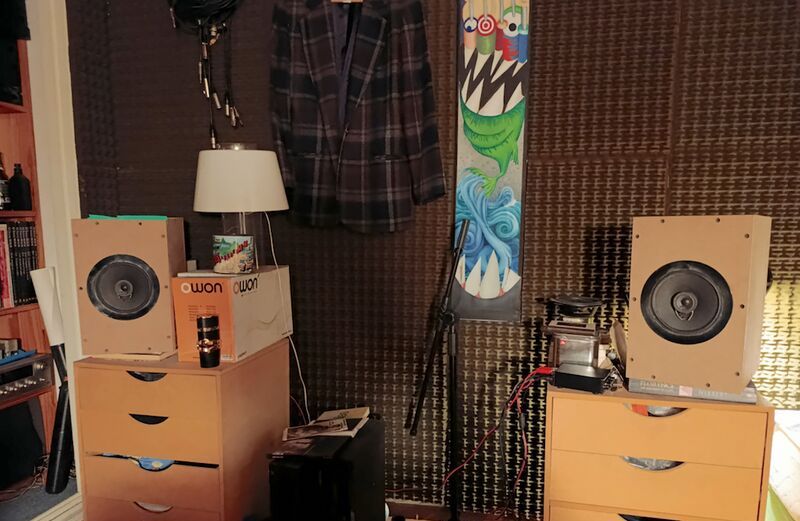

• Certificación de calidad: Validación final del desempeño mediante respuestas en frecuencia (ARTA) y análisis de datos en Python para confirmar que la caja suena exactamente como se simuló.

Galería de imágenes y curvas del proyecto

Diseño, simulación y medición de un sistema de dos vías

Impacto Comercial y Metodología

La correcta cobertura sonora asegura que cada persona en un auditorio o local comercial tenga la misma experiencia auditiva. Este proyecto ilustra el rigor técnico detrás de la fabricación de altavoces que cumplen con este objetivo.

• Diseño y Prototipado: Diseño del sistema electroacústico en CAD tras la medición de parámetros (Thiele-Small) de los transductores elegidos.

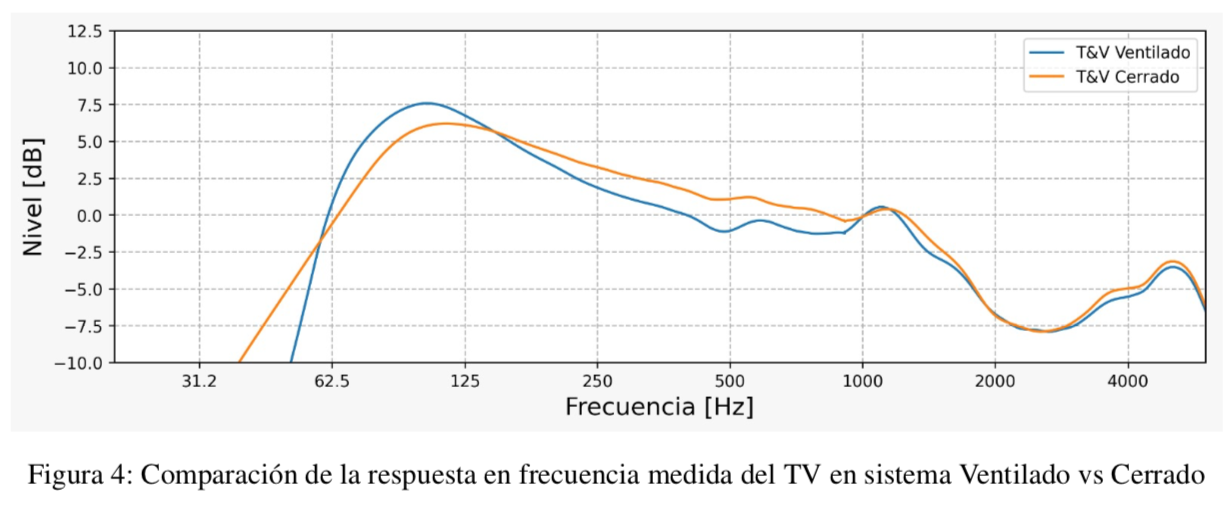

• Respuesta de Graves: Simulación de volumen y opciones de caja (ventilada vs. cerrada) utilizando el software Basta!.

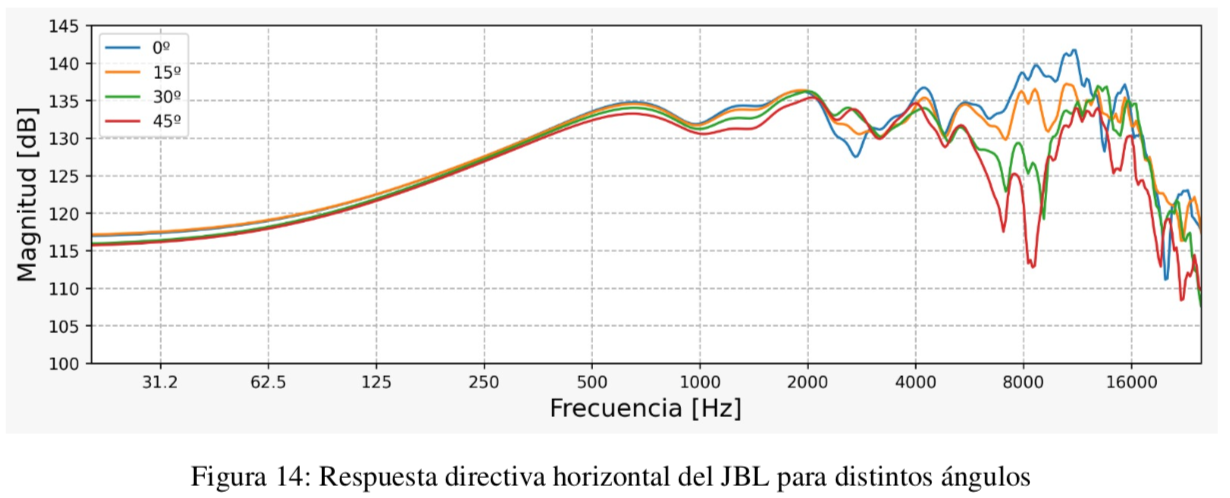

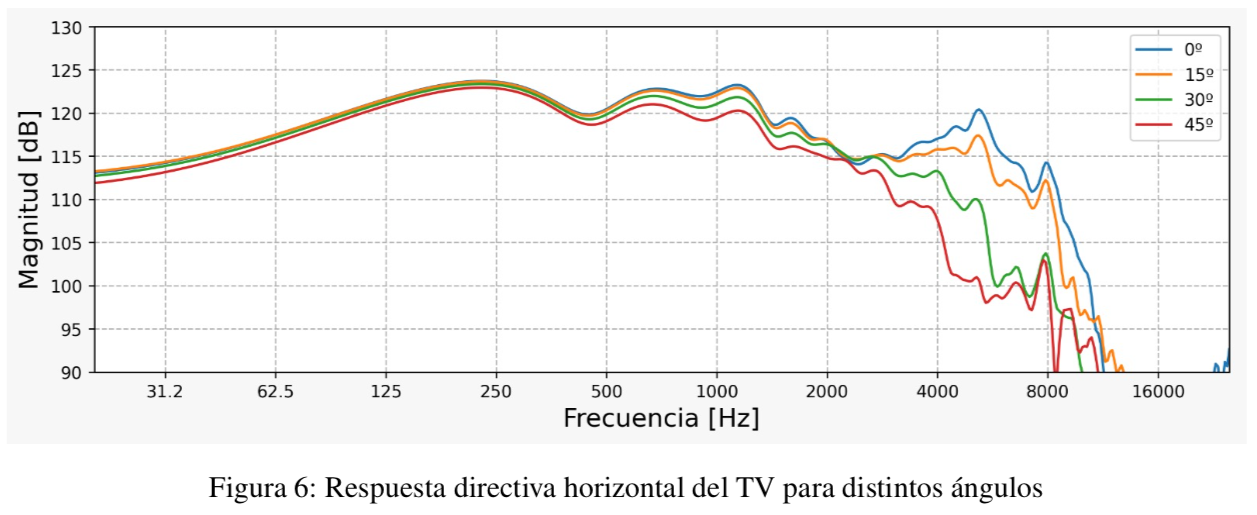

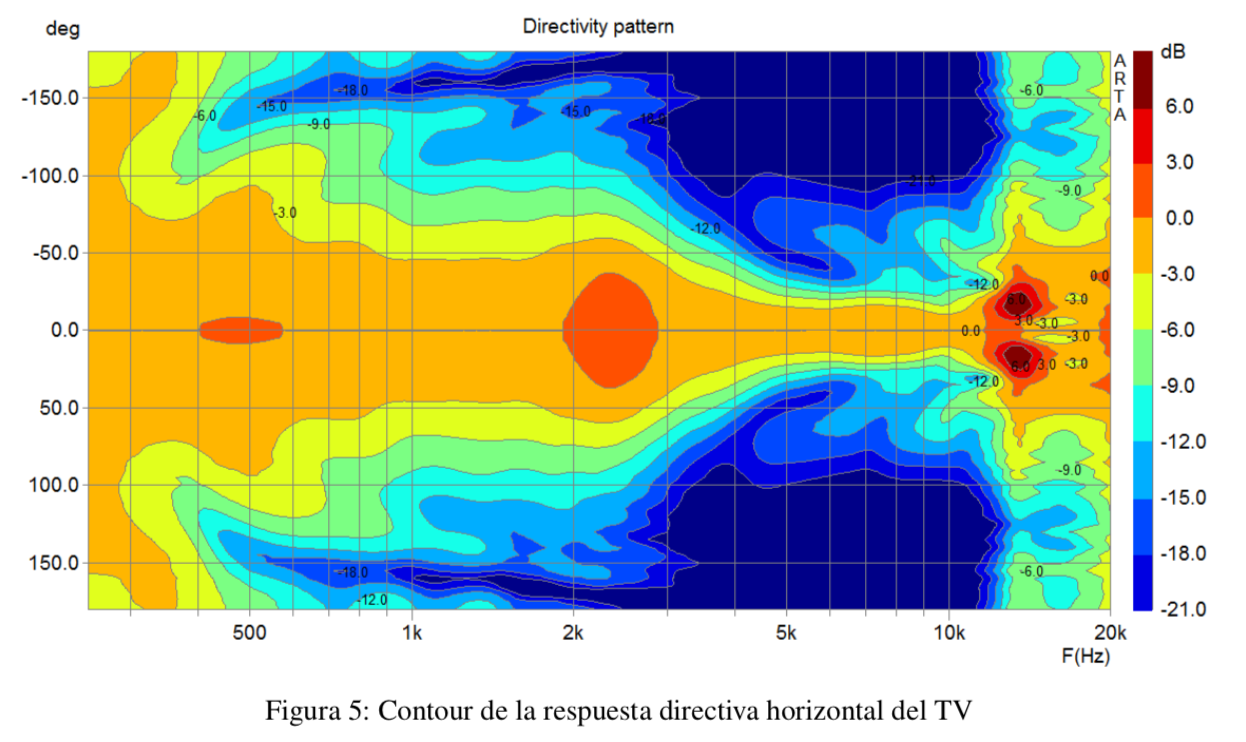

• Cobertura Homogénea: Medición avanzada de cobertura acústica (directividad) con el software ARTA para conocer cómo el altavoz esparce el sonido en la sala.
• Fidelidad Auditiva: Cálculo y diseño del crossover pasivo usando VituixCAD.

Galería de imágenes y curvas del proyecto
